रोलिंग बीयरिंग के सामान्य नियम और परिभाषाएं

रोलिंग असर का सामान्य सिद्धांत

1. रोलिंग असर

एक असर जो सहायक भार और एक दूसरे के सापेक्ष स्थानांतरित होने वाले भागों के बीच होता है, जिसमें एक रेसवे और एक रोलिंग ब्लॉक के साथ या बिना अलगाव या गाइड के एक भाग शामिल होता है।रेडियल, अक्षीय या रेडियल और अक्षीय संयुक्त भार का सामना करने के लिए इस्तेमाल किया जा सकता है।

असर एकल पंक्ति असर है

रोलिंग बॉडी की एक पंक्ति में एक रोलिंग बेयरिंग है।

यह डबल पंक्ति असर का असर है

रोलिंग बॉडी की दो पंक्तियों वाली एक रोलिंग।

4. बहु-पंक्ति असर

रोलिंग बियरिंग्स के लिए दो से अधिक पंक्तियों और एक ही दिशा में भार वहन करने के लिए, पंक्तियों की संख्या और असर के प्रकार को इंगित करना बेहतर होता है, उदाहरण के लिए," केंद्रीय बेलनाकार रोलर बीयरिंग" की चार पंक्तियाँ;)

5. पूर्ण पूरक असर

अनुचर के बिना बीयरिंग के लिए, रोलिंग बॉडी की प्रत्येक पंक्ति के बीच परिधि निकासी का योग रोलिंग बॉडी के व्यास से कम और जितना संभव हो उतना छोटा होता है, ताकि असर का अच्छा प्रदर्शन हो।

कोणीय संपर्क असर कोणीय संपर्क असर

नाममात्र संपर्क कोण के साथ रोलिंग बीयरिंग 0 ° से अधिक और 90 ° से कम है।

7. संरेखित असर आत्म संरेखित असर

एक गोलाकार रेसवे, जो दो रेसवे अक्ष रेखाओं के बीच कोणीय विचलन और कोणीय गति को समायोजित कर सकता है।

8. अलग करने योग्य जुदाई असर

वियोज्य भागों के साथ रोलिंग बीयरिंग।

9. एक गैर अलग असर असर जारी नहीं है

अंतिम विधानसभा के बाद स्वतंत्र रूप से अलग नहीं किए जा सकने वाले छल्ले के साथ रोलिंग बीयरिंग।

नोट: अलग-अलग हिस्सों में अलग-अलग हिस्सों के साथ बीयरिंग के लिए, जैसे डबल हाफ रिंग (02, 01, 08) के साथ बॉल बेयरिंग, कोई संक्षिप्त संक्षिप्त निष्कर्ष नहीं है।

10. इंच असर, ब्रिटिश असर

रोलिंग बीयरिंग मूल रूप से इंच इकाइयों में व्यक्त आयामों और सहिष्णुता के साथ बनाया गया है।

11. खुला असर खुला असर है

धूल कवर और सील की अंगूठी के बिना रोलिंग बीयरिंग।

12. सील की अंगूठी असर सील और असर है

एक रोलिंग एक या दोनों तरफ सील के साथ असर।

13. Dustproof टोपी असर और परिरक्षित असर

एक रोलिंग धूल एक या दोनों पक्षों पर कवर के साथ।

14. बंद प्रकार असर छाया हुआ असर

एक या दो सीलिंग रिंग, एक या दो डस्ट कैप और एक सीलिंग रिंग और एक डस्ट कैप के साथ रोलिंग बेयरिंग।

15. स्नेहन पूर्व वहन करने के लिए - चिकनाई असर

निर्माता ने लुब्रिकेंट के साथ रोलिंग बेयरिंग को भर दिया है।

16. साधन सटीक असर

साधन के लिए विशेष रोलिंग असर।

17. मिलान किया हुआ मिलान असर वाला है

रोलिंग बीयरिंग एक जोड़ी या समूह में व्यवस्थित होते हैं।

(2) सेंट्रिपेटल बेयरिंग

1. रेडियल असर

मुख्य रूप से रेडियल भार वहन करने के लिए उपयोग किया जाता है, 0 ° और 45 ° के बीच नाममात्र संपर्क कोण, मूल भाग आंतरिक रिंग, बाहरी रिंग और रोलिंग बॉडी के साथ या बिना अनुचर के होते हैं।

2. रेडियल संपर्क असर

0 ° के नाममात्र संपर्क कोण के साथ रेडियल रोलिंग असर।

कोणीय संपर्क रेडियल असर

नाममात्र संपर्क कोण के साथ रेडियल रोलिंग बीयरिंग 0 ° से 45 ° से अधिक है।

4. बाहरी गोलाकार असर डालने असर है

बाहरी क्षेत्र और लॉकिंग तत्व के साथ विस्तृत आंतरिक रिंग के साथ सेंट्रीपेस्ट-रोलिंग असर।मुख्य रूप से सरल गोले के लिए उपयोग किया जाता है।

असर टेप बोर है

आंतरिक रिंग में एक शंकु छेद के साथ एक सेंट्रिप-रोलिंग असर।

6. निकला हुआ किनारा बेचने वाले अच्छी तरह से विक्रेता हैं

इसकी एक अंगूठी पर, यह आम तौर पर बाहरी रिंग पर एक बाहरी व्यास निकला हुआ किनारा या पतला बाहरी रिंग के साथ एक सेंट्रीप्रेटल रोलिंग असर होता है।

7. रोलर रोलर असर का रोलिंग असर

एक सेंट्रीपेड-रोलिंग असर जो एक मोटी बाहरी रिंग के साथ होता है जो एक गाइड पर पहिया के रूप में रोल करता है, जैसे कि CAM गाइड।

योक प्रकार ट्रैक रोलर असर

फ्लैट रिटेनर रिंग की एक जोड़ी के साथ रोलर असर।

9. यूनिवर्सल मिलान असर

जब एक ही सेंट्रिस्ट-रोलिंग बियरिंग्स के एक या अधिक सेटों को एक साथ उपयोग करने के लिए चुना जाता है, तो पहले जोड़े या समूह स्थापना के लिए निर्दिष्ट विशेषताओं को प्राप्त किया जा सकता है।

(३) जोर लगाना

1. जोर असर

मुख्य रूप से अक्षीय भार वहन करने के लिए उपयोग किया जाता है, नाममात्र संपर्क कोण 45 से 90 ° से अधिक है, बुनियादी भागों शाफ्ट अंगूठी, सीट की अंगूठी और अनुचर के साथ या बिना शरीर रोलिंग है।

2. अक्षीय संपर्क असर

90 डिग्री के नाममात्र संपर्क कोण के साथ जोर असर।

कोणीय संपर्क जोर असर

नाममात्र संपर्क कोण के साथ जोर रोलिंग बीयरिंग 45 ° से अधिक लेकिन 90 ° से कम है।

4. एकल दिशा जोर असर

एक जोर का रोलिंग असर केवल एक दिशा में अक्षीय भार वहन करने में सक्षम है।

5. डबल-दिशा जोर असर

एक जोरदार रोलिंग दो दिशाओं में अक्षीय भार वहन करने में सक्षम है।

6. डबल पंक्ति डबल-दिशा जोर असर

द्विदिश थ्रस्ट रोलिंग बेयरिंग में रोलिंग बॉडीज की दो पंक्तियाँ होती हैं, प्रत्येक पंक्ति एक दिशा में अक्षीय भार वहन करती है।

7. यह रैखिक (गति) असर है

दो रेसवे में रोलिंग बियरिंग्स हैं जो रोलिंग दिशा में एक सापेक्ष सीधी रेखा में चलते हैं।

(४) बॉल बेयरिंग

1. बॉल बेयरिंग

रोलिंग बॉडी बॉल का रोलिंग बेयरिंग है।

2. रेडियल बॉल असर

रोलिंग बॉडी जीजी का सेंट्रिपेटल रोलिंग बेयरिंग है।

3. गहरी नाली गेंद असर

प्रत्येक रिंग में एक सतत नाली रेसवे केंद्रित गेंद होती है जो क्रॉस सेक्शन के साथ गेंद के परिधि का लगभग एक तिहाई होती है।

4. भरने स्लॉट गेंद असर

खांचे की गेंद के प्रत्येक रिंग के एक तरफ एक नाली भरी जाएगी ताकि अधिक गेंदों को भरा जा सके।

5. लॉकिंग बॉल बेयरिंग काउंटर-बोरिंग बॉल बेयरिंग है

पूरी तरह से या आंशिक रूप से हटाए गए बाहरी रिंग को बनाए रखने के साथ एक ग्रूव बॉल असर।

बॉल बेयरिंग तीन पॉइंट कॉन्टैक्ट बॉल बेयरिंग है

जब एकल पंक्ति कोणीय संपर्क बॉल बेयरिंग को शुद्ध रेडियल भार के अधीन किया जाता है, तो प्रत्येक भरी हुई गेंद में एक चैनल के संपर्क के दो बिंदु और दूसरे चैनल के संपर्क का एक बिंदु होता है।शुद्ध अक्षीय भार के तहत, प्रत्येक गेंद प्रत्येक चैनल के साथ संपर्क का केवल एक बिंदु बनाती है।

बॉल बेयरिंग चार पॉइंट कॉन्टैक्ट बॉल बेयरिंग है

एकल पंक्ति कोणीय संपर्क गेंद असर, जब शुद्ध रेडियल भार के अधीन होता है, प्रत्येक भरी हुई गेंद में दो चैनलों के संपर्क के दो बिंदु होते हैं, जबकि शुद्ध अक्षीय भार के अधीन होने पर, प्रत्येक में संपर्क का केवल एक बिंदु होता है।

8. जोर गेंद असर

रोलिंग बॉडी जीजी का जोर रोलिंग बेयरिंग है।

9. सिंगल रो डबल-दिशा थ्रस्ट बॉल बेयरिंग

45 डिग्री से अधिक कोण के संपर्क के साथ चार बिंदु संपर्क बॉल बेयरिंग।

10. डबल पंक्ति एकल-दिशा जोर गेंद असर

डबल वॉलीबॉल के संकेंद्रित रेसवे के साथ एक सिंगल थ्रस्ट बॉल बेयरिंग और उसी दिशा भार को वहन करना।

(5) रोलर बीयरिंग

1. रोलर असर

रोलिंग बॉडी रोलर का रोलिंग बेयरिंग है।

2. रेडियल रोलर असर

रोलिंग बॉडी रोलर का सेंट्रिपेटल रोलिंग बेयरिंग है।

बेलनाकार रोलर असर

रोलिंग बॉडी एक बेलनाकार रोलर का सेंट्रिपेटल रोलिंग असर है।

पतला रोलर असर पतला रोलर असर है

रोलिंग बॉडी एक पतला रोलर का सेंट्रिपेटल रोलिंग बेयरिंग है।

सुई असर सुई रोलर असर है

रोलिंग बॉडी सुई का सेंट्रीप्रेटल रोलिंग असर है।

6. राम बाहरी रिंग सुई असर कप सुई रोलर असर

शीट मेटल स्टैम्पिंग (ड्राइंग) रेडियल सुई रोलर बेयरिंग की बाहरी रिंग, जो एक छोर पर बंद होती है या दोनों सिरों पर खुली होती है, अक्सर इनर रिंग के बिना उपयोग की जाती है।

7. गोलाकार रोलर बेयरिंग को रोलर बेयरिंग कहा जाता है

रोलिंग बॉडी एक उत्तल गोलाकार रोलर का सेंट्रिपेटल रोलिंग असर है।

8. अवतल रोलर असर मुख्य असर है

रोलिंग बॉडी एक अवतल रोलर का सेंट्रिपेटल रोलिंग असर है।

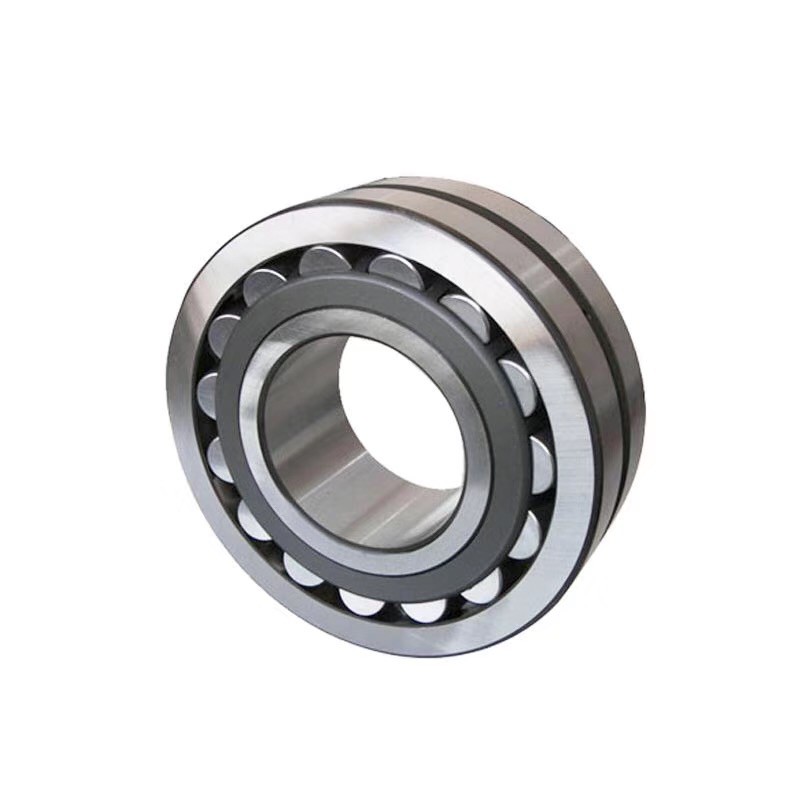

9. गोलाकार रोलर बेयरिंग

रोलिंग बॉडी एक उत्तल गोलाकार या अवतल रोलर है जो एक सेंट्रीपीटल संरेखण के साथ असर करता है।उत्तल गोलाकार रोलर और बाहरी रिंग में एक गोलाकार रेसवे के साथ असर;एक अवतल रोलर के साथ एक असर इसकी आंतरिक रिंग में एक गोलाकार रेसवे है।

10. पार रोलर असर पार रोलर असर

समीपस्थ रोलर्स के साथ कोणीय संपर्क रोलिंग बीयरिंगों की एक पंक्ति होती है, जिसे एक क्रॉस कॉन्फ़िगरेशन में पार किया जाता है ताकि रोलर्स का आधा हिस्सा (प्रत्येक संख्या के लिए दूसरा रोलर) एक दिशा में अक्षीय भार सहन कर सके और दूसरा आधा अक्षीय भार इसके विपरीत में सहन करे दिशा।

जोर रोलर असर जोर रोलर असर है

रोलिंग शरीर जोर रोलर असर है।

बेलनाकार रोलर असर जोर असर

रोलिंग बॉडी बेलनाकार रोलर का जोरदार रोलिंग असर है।

13. पतला रोलर जोर असर

रोलिंग बॉडी पतला रोलर का जोर असर है।

14. सुई जोर असर सुई रोलर सुई जोर असर

रोलिंग बॉडी सुई रोलर का जोर रोलिंग असर है।

15. गोलाकार जोर रोलर असर असर

रोलिंग बॉडी एक उत्तल या अवतल रोलर का स्व-संरेखित जोर रोलिंग असर है।उत्तल गोलाकार रोलर के साथ असर वाली रिंग रिंग का रेसवे गोलाकार होता है, जबकि अवतल गोलाकार रोलर बेयरिंग के साथ शाफ्ट रिंग का रेसवे गोलाकार होता है।
