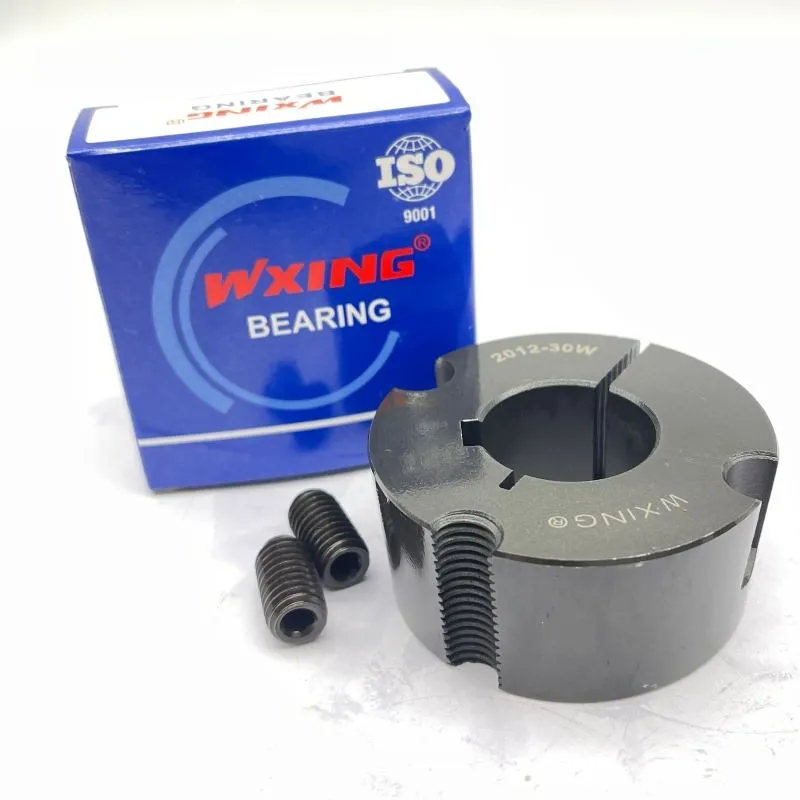

टेपर बुश स्लीव एक नए प्रकार का मैकेनिकल ट्रांसमिशन कनेक्शन घटक है जिसका उपयोग आमतौर पर यूरोपीय और अमेरिकी देशों में किया जाता है। इसमें उच्च स्तर के मानकीकरण, उच्च परिशुद्धता, कॉम्पैक्ट संरचना और आसान स्थापना और विघटन की विशेषताएं हैं।
टेपर स्लीव को 8- डिग्री बाहरी शंकु सतह के माध्यम से पुली, स्प्रोकेट और अन्य ट्रांसमिशन भागों की आंतरिक शंकु सतह के साथ कसकर जोड़ा जाता है, जो विभिन्न ट्रांसमिशन भागों की केंद्रीकरण सटीकता में बहुत सुधार करता है। टेपर स्लीव के आयाम श्रृंखला मानक डिजाइन हैं। आंतरिक छेद कीवे को आईएसओ मानकों के अनुसार संसाधित किया जाता है। इसमें अच्छी बहुमुखी प्रतिभा और विनिमेयता है और यह विभिन्न अवसरों के लिए उपयुक्त है। जब ट्रांसमिशन पार्ट्स लंबे समय तक चलते हैं, तो आंतरिक छेद और चेन ग्रूव क्षतिग्रस्त हो सकते हैं। यदि ट्रांसमिशन पार्ट्स इस तरह के टेपर स्लीव का उपयोग करते हैं, तो ऐसा होने पर, उन्हें केवल बदलने की आवश्यकता होती है। समान विनिर्देश की शंकु आस्तीन को उपयोग करने के लिए बहाल किया जा सकता है। इसलिए, ट्रांसमिशन पार्ट्स की सेवा जीवन में काफी सुधार होता है, रखरखाव की लागत कम हो जाती है, और समय की बचत होती है।
टेपर स्लीव्स को मुख्य रूप से टीबी टेपर स्लीव्स, क्यूडी टेपर स्लीव्स और एसटीबी टेपर स्लीव्स में विभाजित किया जाता है। छेद जहां टेपर स्लीव पुली से मेल खाती है, वे सभी आधे तरफा होते हैं, और टेपर स्लीव पर दो चिकने छेद और पुली पर दो थ्रेडेड छेद क्रमशः एक पूर्ण छेद बनते हैं, और टेपर स्लीव पर एक थ्रेडेड छेद और पुली पर एक चिकना छेद एक पूर्ण छेद बनाते हैं। असेंबली के दौरान, दो स्क्रू को पुली के दो थ्रेडेड होल में डालें। जैसे ही स्क्रू को पुली के थ्रेडेड होल में कस दिया जाता है, थ्रेड एक्शन स्क्रू को पुली पर टेपर्ड होल के छोटे सिरे पर धकेल देगा, और टेपर्ड स्लीव इस समय, टेपर के कारण, टेपर स्लीव शाफ्ट के चारों ओर लपेटता रहता है, और शाफ्ट टेपर स्लीव और फिर पुली पर प्रतिक्रिया करता है। इस तरह, पुली, टेपर स्लीव और शाफ्ट कसकर इकट्ठे हो जाते हैं।
इसके विपरीत, वियोजन के दौरान, पुली के थ्रेडेड छेद से निकाला गया पेंच टेपर्ड स्लीव के थ्रेडेड छेद में डाल दिया जाता है। निरंतर कसने की प्रक्रिया के दौरान, पेंच पुली के टेपर्ड छेद के छोटे सिरे की ओर भी बढ़ता है। जब पेंच का सिर पुली के ऑप्टिकल छेद के निचले हिस्से के खिलाफ होता है, तो बल पुली को प्रेषित होता है। इस समय, पुली टेपर स्लीव के सापेक्ष पुली के टेपर छेद के छोटे सिरे की ओर बढ़ती है। इस तरह, पुली और टेपर स्लीव अलग हो जाते हैं, और टेपर स्लीव भी पुली टेपर से बल खो देता है। छेद का निरोधक बल, साथ ही गोलाई को बहाल करने के लिए अपनी स्वयं की लोच का एक सा हिस्सा, भी खुद को अक्ष से अलग कर लेता है।
जब टेपर स्लीव पुली और शाफ्ट को जोड़ता है, तो एक इंटरफेरेंस फिट कनेक्शन बनता है। टेपर स्लीव का आंतरिक छेद एक कुंजी द्वारा शाफ्ट से जुड़ा होता है, और टॉर्क और बल कुंजी के माध्यम से प्रेषित होते हैं। हालाँकि टेपर स्लीव और पुली के बीच कोई कुंजी कनेक्शन नहीं है, लेकिन संयुक्त सतह पर सकारात्मक दबाव होता है, और उत्पन्न घर्षण टॉर्क और बल को संचारित कर सकता है।
