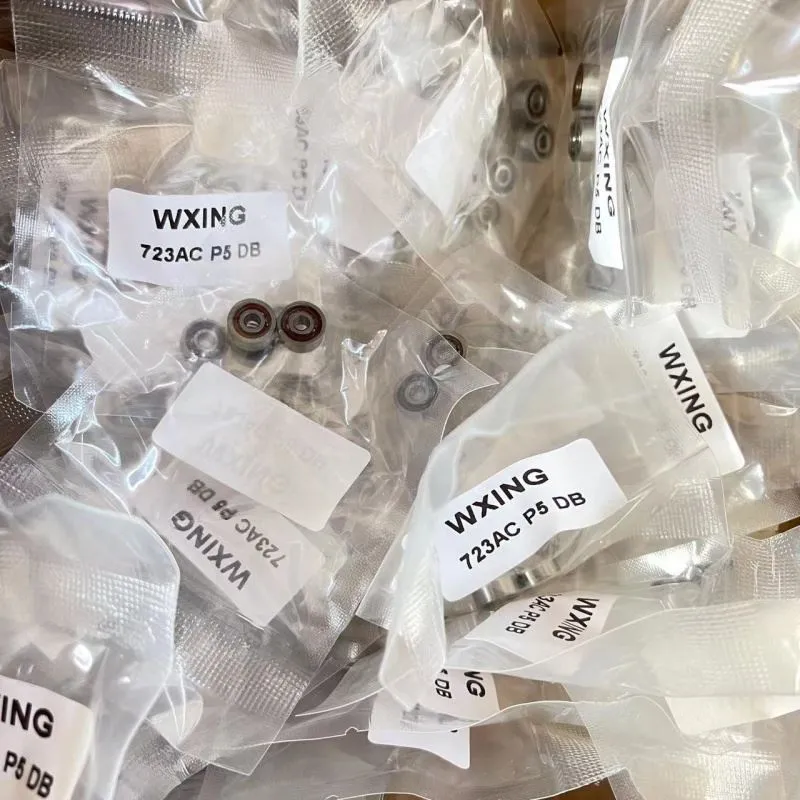

705, 706, 707, 708, 709, 723, 724, 725, 726, 727, 729एसी, पी5
लघु कोणीय संपर्क बियरिंग्स
कोणीय संपर्क बेयरिंग मिलान विधि
कोणीय संपर्क बीयरिंग को विभिन्न तरीकों से मिलान किया जा सकता है, जिसमें बैक-टू-बैक इंस्टॉलेशन, फेस-टू-फेस इंस्टॉलेशन, टेंडेम इंस्टॉलेशन, ट्रिपल इंस्टॉलेशन, क्वाड्रुपल इंस्टॉलेशन और फ्री कॉन्फ़िगरेशन शामिल हैं। इनमें से प्रत्येक युग्मन विधि की अपनी विशेषताएं हैं और यह विभिन्न अनुप्रयोग परिदृश्यों के लिए उपयुक्त है: 12
बैक-टू-बैक इंस्टॉलेशन: दो एकल-पंक्ति कोणीय संपर्क बॉल बेयरिंग को बैक-टू-बैक रखा जाता है। संपर्क कोण रेखा रोटेशन अक्ष की दिशा के साथ फैलती है, जो प्रभावी रूप से द्विदिश अक्षीय भार का सामना कर सकती है और उच्च कठोरता और विरोधी-पलटने वाले क्षण प्रदर्शन प्रदान कर सकती है।
आमने-सामने स्थापना: दो एकल-पंक्ति कोणीय संपर्क बॉल बेयरिंग को आमने-सामने रखा जाता है, और संपर्क कोण रेखाएं घूर्णन अक्ष की दिशा की ओर अभिसरित होती हैं, जो ऐसे अवसरों के लिए उपयुक्त है जहां बढ़े हुए प्रीलोड की आवश्यकता होती है।
अग्रानुक्रम स्थापना: दो एकल पंक्ति कोणीय संपर्क बॉल बेयरिंग को श्रृंखला में व्यवस्थित किया जाता है, जिसमें संपर्क कोण रेखाएँ समानांतर रखी जाती हैं। वे एकल अक्षीय भार वहन करने के लिए उपयुक्त हैं। अक्षीय स्थिरता बनाए रखने के लिए उन्हें आमतौर पर मशीन के दोनों सिरों पर एक दूसरे के विपरीत स्थापित किया जाता है।
ट्रिपल स्थापना: तीन एकल-पंक्ति कोणीय संपर्क बॉल बेयरिंग का ट्रिपल कॉन्फ़िगरेशन एक ही समय में दोनों दिशाओं में रेडियल और अक्षीय भार सहन कर सकता है, लेकिन यह उच्च गति वाले रोटेशन वातावरण के लिए उपयुक्त नहीं है क्योंकि इससे असमान भार वितरण हो सकता है।
चौगुनी स्थापना: चार एकल पंक्ति कोणीय संपर्क बॉल बेयरिंग का चौगुना विन्यास एक ही समय में कई दिशाओं में भार का सामना कर सकता है। इसका प्रीलोड बल और कठोरता सामान्य विन्यास से दोगुनी है, और यह बड़े अंतिम अक्षीय भार को सहन करने वाले अवसरों के लिए उपयुक्त है।
मुक्त विन्यास: कोणीय संपर्क बॉल बेयरिंग को स्वतंत्र रूप से कॉन्फ़िगर करते समय, बाहरी रिंग के गैर-आधार सतह के अंतिम पीस विमान की आयामी सहिष्णुता को सख्ती से नियंत्रित करना आवश्यक है ताकि यह सुनिश्चित हो सके कि आंतरिक और बाहरी रिंग की चौड़ाई समान ऊंचाई है। इसका व्यापक रूप से सटीक मशीन टूल्स के क्षेत्र में उपयोग किया जाता है।
इन युग्मों का चयन विशिष्ट अनुप्रयोग आवश्यकताओं पर निर्भर करता है, जैसे अपेक्षित लोड प्रकार, परिचालन स्थितियाँ और आवश्यक उपकरण प्रदर्शन। ऊर्ध्वाधर पंप जैसे अनुप्रयोगों में, पंप के डिज़ाइन और प्रदर्शन आवश्यकताओं के आधार पर उपयुक्त कोणीय संपर्क बेयरिंग युग्मन का चयन करना महत्वपूर्ण है।
